Création du réseau local ethernet et wifi d’une habitation

easel integrateur audio lyon

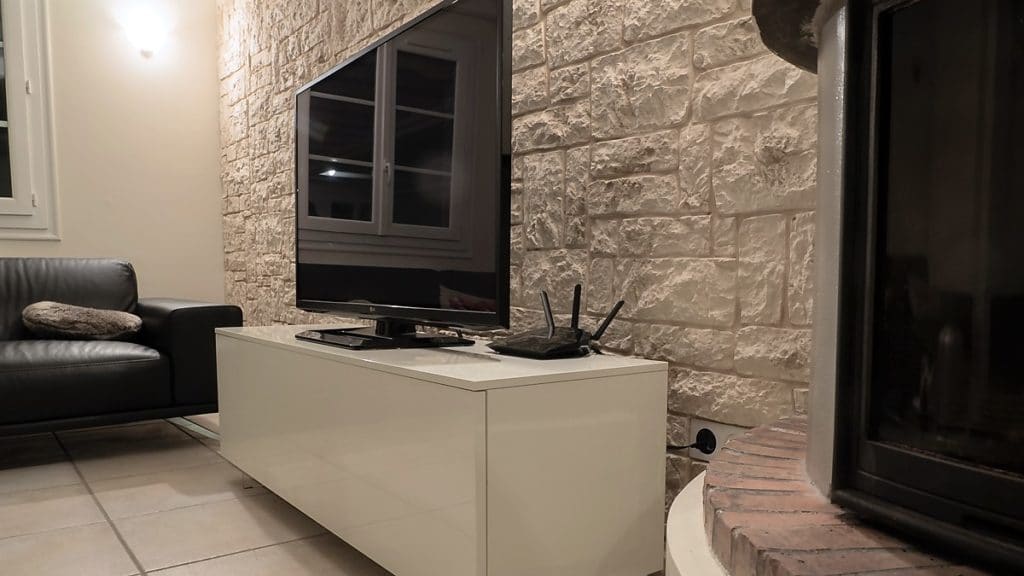

point d’accès wifi du séjour de 60 m²

Le point d’accès Netgear couvre toute la partie séjour et cuisine en wifi et permet aussi l’accès restreint d’invités au réseau via un mot de passe spécifique.

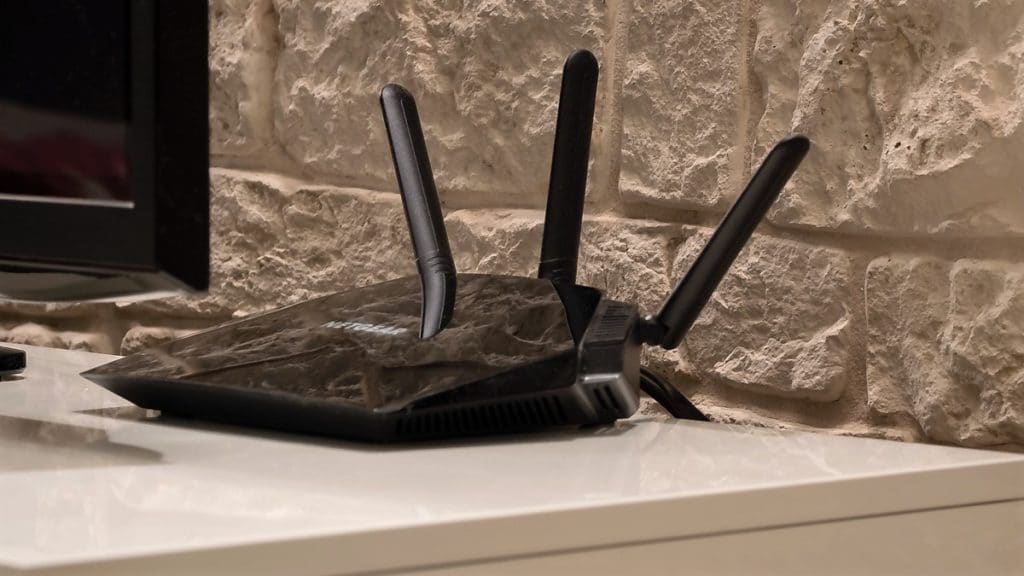

point d'accès wifi netgear

Le point d’accès Netgear est un très bon compromis entre performances, prix et encombrement dans cette configuration. Ici, il fait aussi office de switch multimédia.

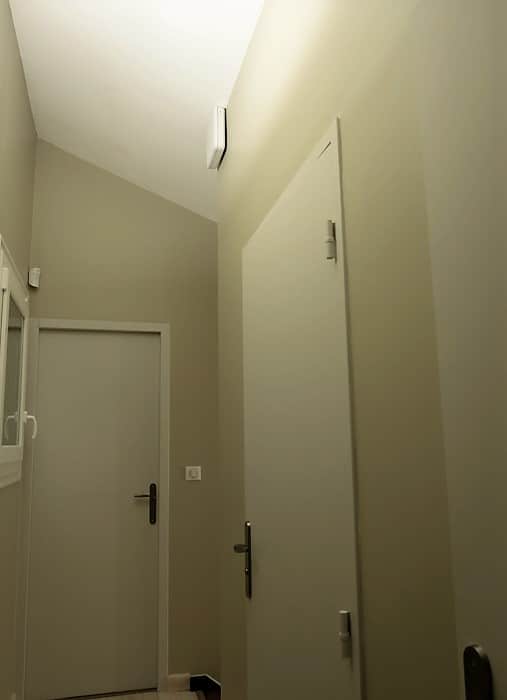

borne wifi à l'étage

Ici, le point d’accès Cisco fixé en hauteur pour couvrir tout l’étage de la maison, chambres et salle de bain.

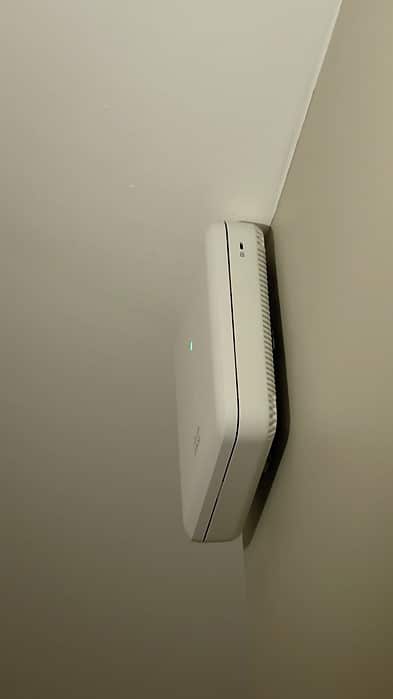

point d'accès wifi cisco

Zoom sur le point d’accès Cisco AIR-AP1815i. L’intégration et la couverture sont optimales.

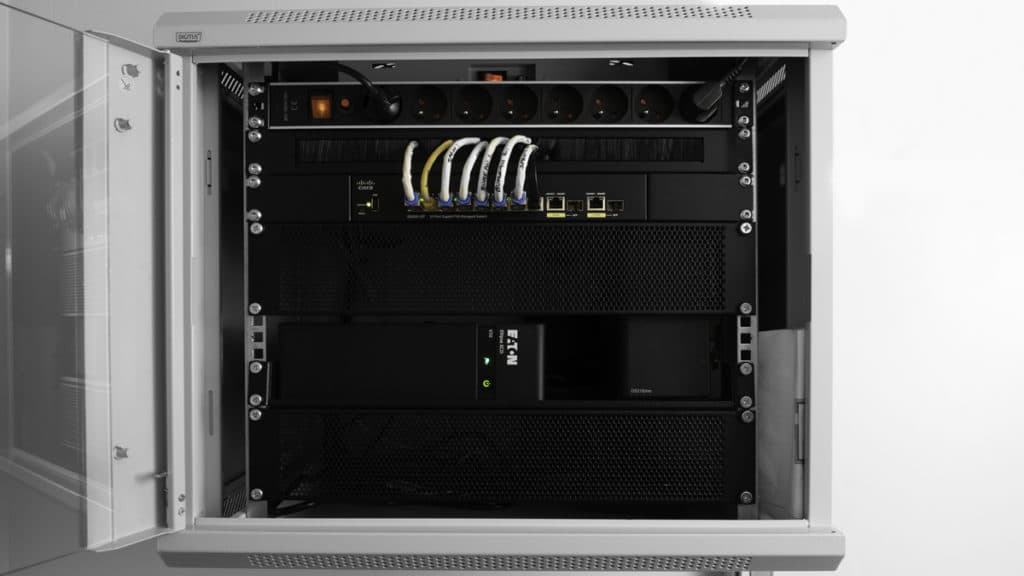

baie de déploiement réseau ethernet et wifi de l'habitation

La baie est équipée d’un switch Cisco SG350-10P qui permet la distribution du réseau local et internet dans toute la maison via les connexions ethernet distantes et également via le point d’accès wifi Cisco pour l’étage. Il abrite aussi le serveur Synology pour le stockage des données personnelles et médias, et le routeur du fournisseur internet. Sans oublier l’onduleur Eaton connecté au serveur pour une extinction et redémarrage autonomes du système en cas de coupure de courant prolongée. La centrale de l’alarme habitation y est aussi connectée et stockée.

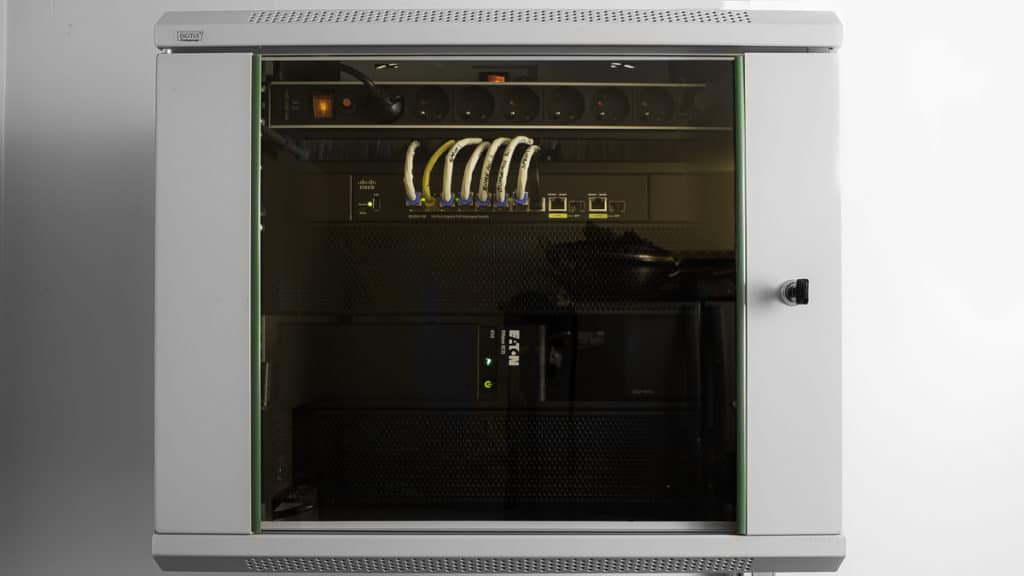

baie de distribution reseau et serveur dans le cellier

La baie de distribution du réseau se trouve dans le cellier de la maison. La ventilation générale est gérée par un thermostat interne au bloc des deux ventilateurs intégré à la baie.

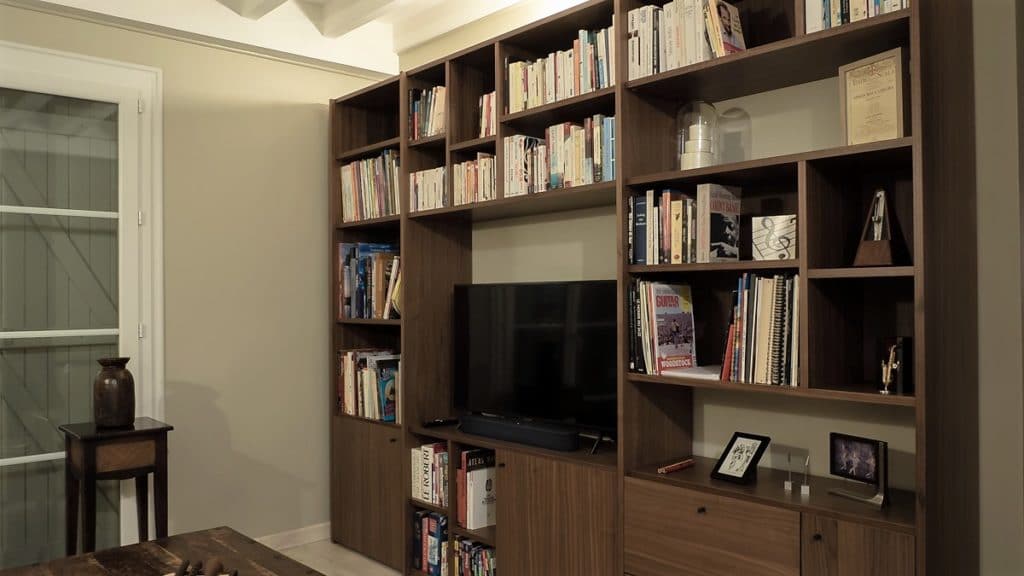

l'espace cinema et console de jeux connecté

L’espace bibliothèque est également connectée ! L’ensemble TV QLED avec sa barre de son permettent de retranscrire fidèlement films et musiques du serveur ou d’un abonnement streaming.

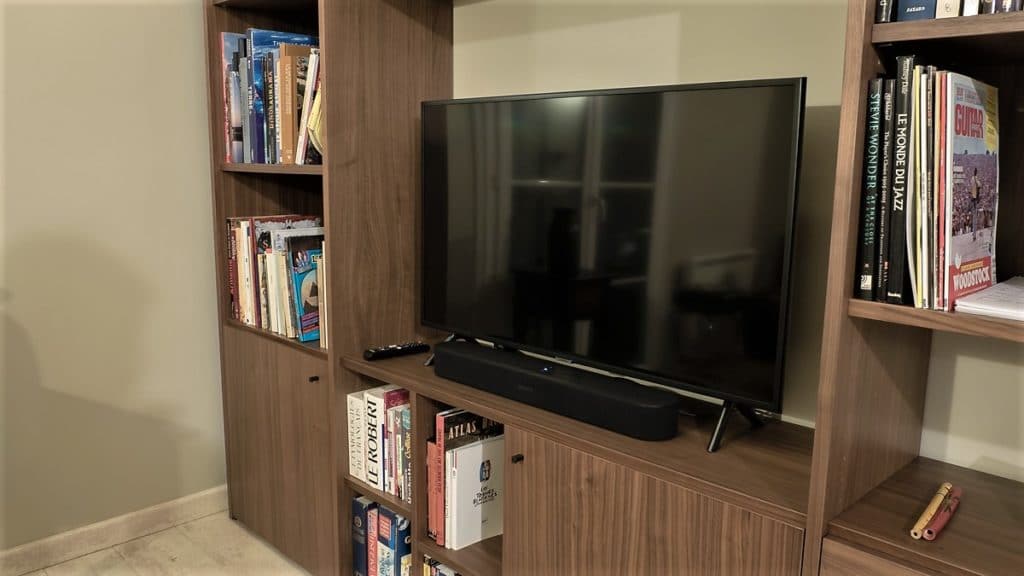

ensemble tv et barre de son dans la bibliothèque

Un switch distribue ici la connectivité au réseau à la TV, barre de son et console de jeux. Toutes les connexions sont cachées dans un placard de la bibliothèque avec la console de jeux pour une installation discrète sans câble apparent.
